振弦式NATM压力计

RST 振弦式NATM压力计设计用于测量隧道和其他地下工程中混凝土（喷射混凝土）内衬的应力。

概述：

RST 振弦式NATM压力计设计用于测量隧道和其他地下工程中混凝土（喷射混凝土）内衬的应力。它们的特点是比土压力传感器具有更高的刚度，因此更适用于混凝土的应力测量。

该仪器的名称与新奥地利隧道法（NATM）有关，它也被称为喷射混凝土衬砌法（SCL）和顺序开挖法（SEM）。监测喷射混凝土衬砌内部和喷射混凝土衬砌上的径向和切向应力，同时测量隧道的收敛和变形，是该方法及其成功实施的一个不可或缺的非常重要的部分。

振弦式 NATM细胞是由两块矩形钢板在其外围焊接而成的。板之间的环形空间充满了液体。细胞通过一个不锈钢管与一个振弦式 压力传感器相连。电池上的压力随后被转换为信号，可以通过振弦式 读出或数据记录器来读取。每个单元还包括一个补偿管，允许调整单元的体积以补偿混凝土的收缩。补偿管被挤压以迫使更多的液体进入细胞。这就增加了电池的体积，从而保证了电池与周围混凝土的正确接触。

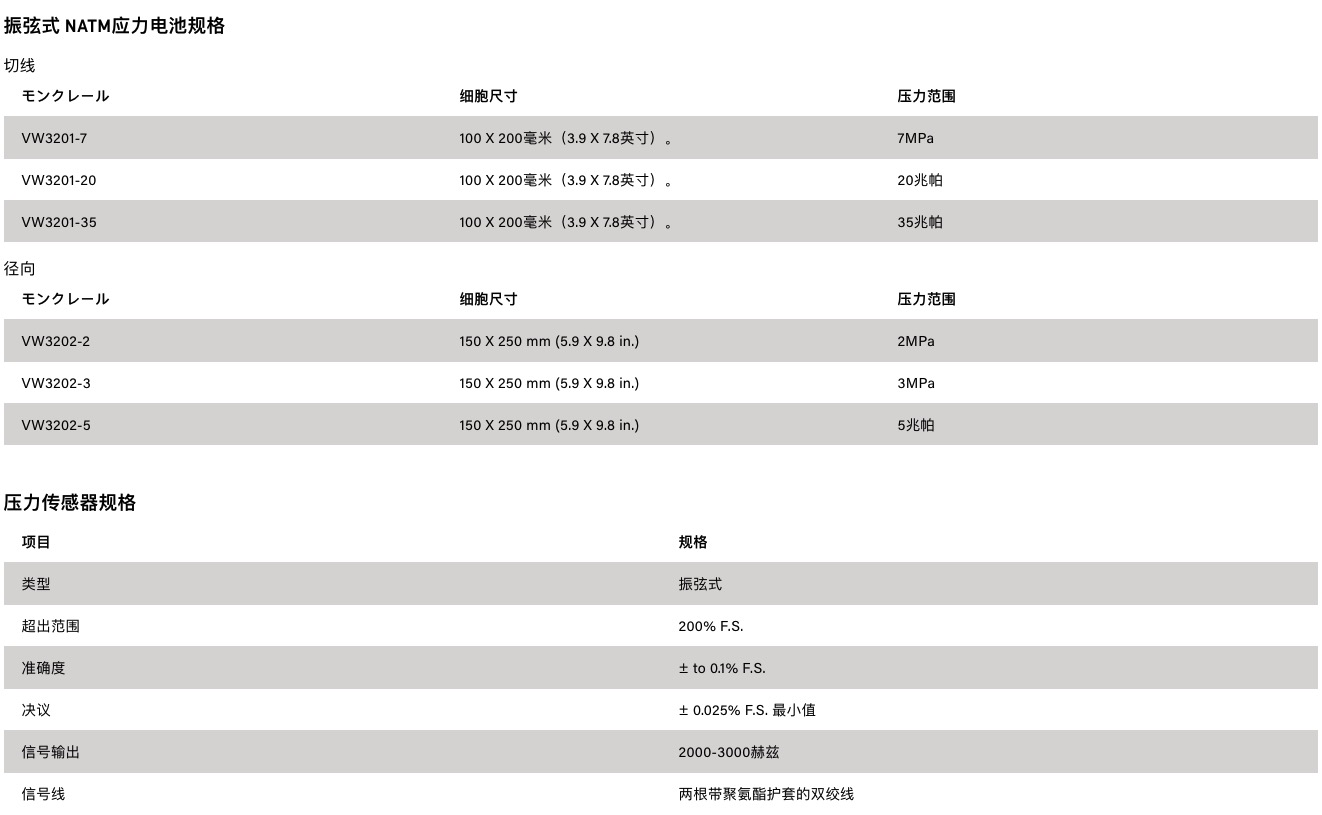

参数：
